Капы применяются при транспортировке, хранении и консервации окончаний высоковольтных, низковольтных и кoммyникационных кабелей.
Альтернативное применение:
- защита от коррозии выступающих металлических частей,
- герметизация неиспользуемых сегментов кабельных каналов и труб,
- заглушка трубопроводов, не находящихся под давлением.
Поверхность колпачков гладкая, глянцевая, без видимого шва. Благодаря повышенному коэффициенту усадки капы можно усаживать на изделия сложной формы или с перепадом диаметров.
Благодаря внутреннему слою термоплавкого клея, термоусадочные капы полностью защищают кабель от влаги и трения. Клей схватывается с поверхностью кабеля, пластиков или металла, заполняет пустоты в местах стыка изделий.
Материал колпачков: композиция на основе модифицированного полиолефина с термоплавким клеем.
Капы устойчивы к воздействию ультрафиолета.
Не подлежат обязательной сертификации.
|
Свойства |
Метод тестирования |
Результат |
|---|---|---|
|
Прочность на растяжение |
ASTM D2671 |
> 12 мПа |
|
Удлинение до разрыва |
ASTM D2671 |
> 400% |
|
Удлинение до разрыва после нагрева (168 часов при +136°С) |
ASTM D2671 |
> 300% |
|
Прочность на растяжение после нагрева |
ASTM D2671 |
> 10 мПа |
|
Гибкость при низких температурах (4 часа при -40°С) |
ASTM D2671 |
Не трескается |
|
Тепловой шок (4 часа при +200°С) |
ASTM D2671 |
Не стекает, не трескается |
|
Температура плавления адгезива |
ASTM E28 |
+ 85°C |
|
Диэлектрическая прочность |
ASTM D2671 |
> 18 кВ/мм |
|
Объёмное электрическое сопротивление |
ASTM D2671 |
1014 Ом·см |
|
Водопоглощение |
ASTM D570 |
< 0.5% |
| Размерный ряд | Внутренний диаметр, мм | Минимальная толщина стенки, мм | Длина изделия, мм | ||
|---|---|---|---|---|---|
| для заказа | До усадки, min | После усадки, max | До усадки | После усадки | |
| ТСТ САР 11/5.5 | 11 | 5.5 | 0.7 | 1.1 | 22 |
| ТСТ САР 16/7.5 | 16 | 7.5 | 1.2 | 2.5 | 70 |
| ТСТ САР 23/10,5 | 23 | 10,5 | 1,2 | 2,5 | 80 |
| ТСТ САР 32/16.5 | 32 | 16.5 | 1.2 | 2.5 | 90 |
| ТСТ САР 50/26 | 50 | 26 | 1.5 | 2.8 | 115 |
| ТСТ САР 70/30 | 70 | 30 | 1.8 | 3.2 | 120 |
| ТСТ САР 100/46 | 100 | 46 | 1.8 | 3.5 | 140 |
| ТСТ САР 120/57 | 120 | 57 | 1.8 | 3.5 | 155 |
| ТСТ САР 140/70 | 140 | 70 | 2.0 | 4.0 | 180 |
| ТСТ САР 250/95 | 250 | 95 | 2.0 | 4.0 | 270 |
Разные партии термоусаживаемых капов при изготовлении могут незначительно отличаться по размерам от указанных в таблице (на 1—2 мм). Если для вас принципиален конкретный размер и длина оконцевателей, свяжитесь с нашими менеджерами для уточнения реальных размеров изделий, которые есть в наличии.

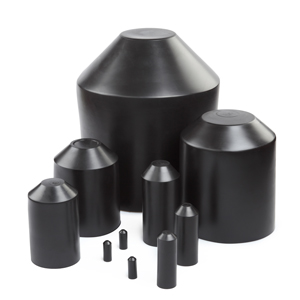

Термоусадочные колпачки Raychman® TCT CAP - разделка высоковольтного кабеля
|
Производитель |
Raychem / Tyco |
DSG-Canusa |
3M |
WOER |
IEK |
|---|---|---|---|---|---|
|
Наименование |
SSC / ESC |
CEC |
SKE |
WRSJD |
KTK |
Варианты названия у других производителей:
- ОКТЗ — Оконцеватели Клеевые Термоусаживаемые Защитные,
- ОГТ — Оконцеватели Герметизирующие Термоусаживаемые,
- ОКТ — Оконцеватель Клеевой Термоусаживаемый.
